40D Hava Soğutucu Vuruşlu Soğutucu Metal İşleme, Plastik Enjeksiyon Kalıplama, Lazer Kesme, Elektronik Üretim
Ürün Tanımı:

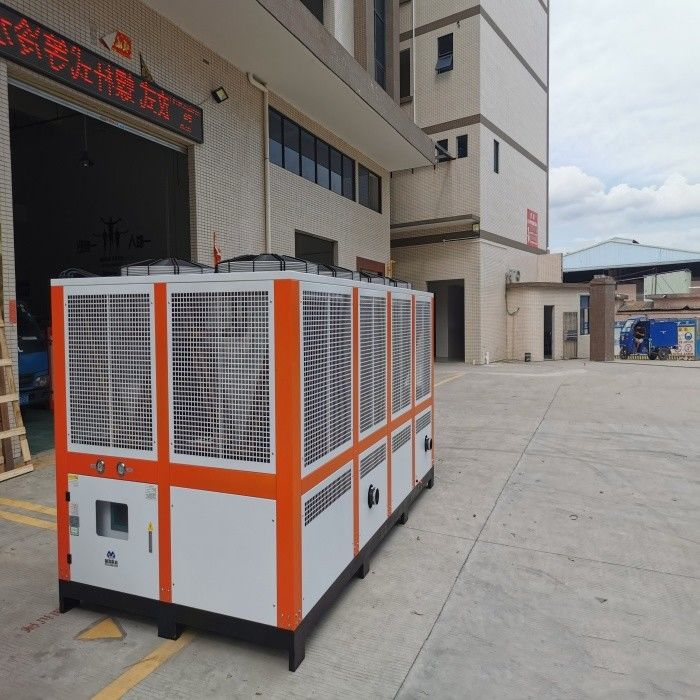

Hava soğutmalı vida soğutucu, esas olarak buharlaştırıcı, kompresör, kondansör ve genişleme valfi ve diğer bileşenlerden oluşan bir tür endüstriyel soğutma ve ticari klima ekipmanıdır..Düşük sıcaklıklı ve düşük basınçlı soğutucuyu yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırmak için vidalı bir kompresör kullanır ve daha sonra kondansörden dışarıya ısı salır.Ve sonunda geri dönüşüm için buharlaştırıcıya geri dönmek için genişleme valfinden soğutucu maddenin sıcaklığını ve basıncını düşürür..
İşlem sırasında, hava soğutmalı vida soğutucusu, dış havadaki ısıyı emiyor, soğutma suyunu soğutuyor ve odaya dolaşarak iç sıcaklığı düşürüyor.Soğutma verimi, dış mekan sıcaklığı ve nem gibi faktörlerden büyük ölçüde etkilenir, bu nedenle etkisi yüksek sıcaklık ve yüksek nemli ortamlarda sınırlı olabilir.
Su soğutmalı soğutucularla karşılaştırıldığında, hava soğutmalı vida soğutucuları ek bir soğutma suyu sistemi gerektirmez, bu nedenle daha basit ve daha uygun maliyetlidir.Çünkü soğutmak için dışarıdan hava kullanıyor., yüksek hava kirliliği olan veya iç mekan hava kalitesinin korunması gereken alanlarda sorun oluşturabilir.
Üretim Özellikleri:
Hava soğutmalı vida soğutucuları ve su soğutmalı vida soğutucuları iki farklı soğutma yöntemidir ve bazı farklı özelliklere sahiptirler:
1Soğutma yöntemi: Hava soğutmalı vida soğutucu, soğutma elde etmek için yerleşik fan ve ısı lavabı aracılığıyla çevre havaya ısı dağıtır.Su soğutmalı vida soğutucular, su dolaşımıyla ısı emer ve soğutma kuleleri veya soğutma ekipmanları yoluyla ısıyı atmosfere salır..
2Kurulum ve bakım: Hava soğutmalı vida soğutucuların su borularını ve soğutma kulelerini bağlamaları gerekmez ve kurulum ve bakım nispeten basittir.Su soğutma vida soğutucu su boruları ve soğutma kuleleri ile bağlanması gerekir, ve su dolaşımı sisteminin düzenli olarak kontrol edilmesi ve bakımı gerekir.
3Soğutma verimliliği: Suyla soğutulan vida soğutucuların genellikle daha yüksek soğutma verimliliği vardır, çünkü su ısıyı havadan daha iyi iletir.Yüksek sıcaklık ortamında veya yüksek yük çalışma koşullarında, su soğutmalı vida soğutucular genellikle daha istikrarlı ve güvenilir soğutma etkisi sağlayabilir.
4Yer gereksinimleri: Hava soğutmalı vida soğutucusu soğutma kulesi gerektirmez ve nispeten küçük bir alanı işgal eder.Su soğutmalı vida soğutucu ısı serbest bırakmak için ek bir soğutma kulesi gerektirir, nispeten büyük bir alanı kaplıyor.
5Çevreye uyarlanabilirlik: Hava soğutmalı vida soğutucusu, dış su kaynaklarına bağımlı olmadığı için istikrarlı su kaynağı veya kötü su kalitesi olmayan ortamlar için uygundur.Su soğutmalı vida soğutucusu istikrarlı bir su kaynağı gerektirir ve su kalitesi için daha yüksek gereksinimlere sahiptir.
Özetle, hava soğutmalı vida soğutucusu, kolay montaj, su kaynağına ve soğutma kulesine ihtiyaç duymamak ve bazı özel ortamlar için uygun olan avantajlara sahiptir.Su soğutma vida soğutucu yüksek soğutma verimliliği ve istikrarı varken, genel endüstriyel ve ticari uygulamalar için uygundur, ancak ek bir su dolaşımı sistemi ve soğutma kulesi gerektirir.Hangi soğutma yönteminin seçileceğine özel ihtiyaçlara ve çevresel koşullara göre karar verilmelidir..
Çalışma prensibi:
Havadan soğutulan vida soğutucunun çalışma prensibi şöyle:
Sıkıştırma işlemi: Soğutucu, vida kompresöründe yüksek sıcaklıklı ve yüksek basınçlı bir gaz içine sıkıştırılır ve daha sonra kondansöre girer.
Kondansiyon süreci: Yüksek sıcaklık ve yüksek basınçta gaz, kondansörde yüksek basınçlı bir sıvıya dönüştürülür ve aynı zamanda ısı salınır.Fanlar ve radyatörler aracılığıyla dış havaya dağılan.
Genişleme süreci: Yüksek basınçlı sıvı genişleme valfi tarafından dekompresyon yapıldıktan sonra, düşük sıcaklıklı ve düşük basınçlı bir sıvıya dönüşür ve daha sonra buharlaştırıcıya girer.
Buharlanma süreci: Düşük sıcaklık ve basınçta bulunan sıvı buharlaştırıcıda buharlaşır, odadaki ısıyı emer, odadaki soğutma suyunu soğutur ve odaya dolaşır.Böylece iç mekan sıcaklığını azaltma amacına ulaşılır..
Teknik parametreler:
| Model |
RX-30A |
RX-40A |
RX-50A |
RX-60A |
RX-70A |
RX-80A |
RX-90A |
RX-100A |
RX-110A |
| Soğutma kapasitesi |
KW/saat |
94.8 |
126.4 |
158.0 |
189.6 |
221.2 |
252.8 |
284.4 |
316.0 |
347.6 |
| Kcal/saat |
84,000 |
112,000 |
140,000 |
168,000 |
196,000 |
224,000 |
252,000 |
280,000 |
308,000 |
| Sıcaklık aralığı |
5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) |
| Güç kaynağı |
3N-380V/415V 50Hz/60Hz |
| Toplam güç |
KW |
24.8 |
33.7 |
41.5 |
45.2 |
57.4 |
62 |
69 |
72.5 |
83.6 |
| Akış akımı |
A |
41 |
56.5 |
69.6 |
75.9 |
96.5 |
86.7 |
116.2 |
122 |
111.3 |
| Soğuk su |
M3/h |
15 |
19.6 |
24.2 |
29 |
35 |
40 |
45 |
50.2 |
53.8 |
| Kompresör |
türü |
Yarım-hermetik vida tipi |
| |
Başlatma yöntemi |
Y-△ |
| |
Kapasite ayarlaması |
0,25,50,75,100 |
| |
Giriş gücü |
KW |
23.3 |
30.7 |
38.5 |
42.2 |
51.4 |
56 |
63 |
66.3 |
73 |
| Dondurulmuş yağ |
türü |
HBR-A01 |
| |
doldurma hacmi |
L |
7 |
7 |
8 |
12 |
16 |
16 |
16 |
16 |
18 |
| Soğutucu |
türü |
R-22/R407C |
| |
Kontrol yöntemi |
Sıcaklık algılama dış basınç eşitleme genişleme valfi |
| Buharlaştırıcı |
doldurma hacmi |
KG |
16 |
22 |
27 |
32 |
36 |
42 |
46 |
52 |
56 |
| |
türü |
Kabuk ve tüp |
| Kondensatör |
Çapraz |
mm |
DN65 |
DN80 |
DN80 |
DN80 |
DN80 |
DN100 |
DN100 |
DN100 |
DN125 |
| |
türü |
Yüksek verimli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı |
| |
Soğutma havanın hacmi |
M3/h |
28000 |
36000 |
45000 |
5500 |
63000 |
74000 |
83000 |
92000 |
102000 |
| koruyucu cihaz |
Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. |
| Boyutları |
L |
mm |
2200 |
2300 |
2500 |
2800 |
2800 |
2910 |
3100 |
3150 |
3150 |
| |
W |
mm |
1100 |
1100 |
1200 |
1200 |
1800 |
2050 |
2050 |
2050 |
2050 |
| |
H |
mm |
1820 |
2030 |
2030 |
2030 |
2100 |
2100 |
2100 |
2100 |
2100 |
| Ağırlık |
KG |
920 |
1120 |
1350 |
1560 |
1780 |
1920 |
2230 |
2450 |
2720 |
Uygulama endüstrisi:
Hava soğutmalı vida soğutucusu, bir vida kompresörü ve hava soğutmalı bir kondansatör kullanan bir soğutucudur ve aşağıdaki endüstriler için uygundur:
1Endüstriyel imalat: Endüstriyel imalat sürecinde, plastik işleme ekipmanları, metal işleme ekipmanları, kimyasal ekipmanlar vb. gibi birçok ekipman soğutulmalıdır.Şu anda, bu ekipmanlar için soğutma hizmetleri sağlamak için hava soğutmalı vida soğutucuları kullanmak gerekir.
2Ticari binalar: Hava soğutmalı vida soğutucuları, büyük ticari binalar, fabrikalar ve alışveriş merkezleri, süpermarketler, oteller,Hastaneler, ofis binaları vb.
3.Eczacılık endüstrisi: Farmasötik endüstride, ürün kalitesini ve güvenliğini sağlamak için birçok üretim işleminin sıcaklığı ve nemini kontrol etmesi gerekir.Bu yüzden soğutma ve nem kontrolü için soğutuculara ihtiyaç var..
4Gıda endüstrisi: Gıda endüstrisinde, şarap, içecekler, süt ürünleri vb. gibi birçok üretim işleminin sıcaklık kontrolü gerektirir ve soğutma için soğutucular gereklidir.
5Elektronik endüstrisi: Elektronik endüstrisinde, elektronik bileşenler, yarı iletken ekipmanları vb. gibi birçok cihazın soğutulması gerekir ve soğutma için soğutucular gereklidir.
Kısacası, hava soğutmalı vida soğutucular, endüstriyel üretim, ticari inşaat, ilaç endüstrisi,gıda endüstrisi, elektronik endüstrisi vb.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve servisi şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Soğutma sisteminin tasarımını optimize etmek için bana bazı tavsiyeler verebilir misin?
İşte plastik enjeksiyon kalıplama işleminde soğutma sistemlerinin tasarımını optimize ederken bazı öneriler ve dikkate alınması gerekenler:
1Tekdüze soğutma: Soğutma suyunun tüm enjeksiyon kalıbı, özellikle sıcak noktalarda eşit akışa sahip olduğundan emin olun.Soğutma suyunun kalıbın yüzeyine tam olarak erişebilmesini ve ısıyı etkili bir şekilde emerini sağlamak için uygun soğutma kanalı düzenini ve boyutunu tasarlayın.
2. Soğutma hızını kontrol etmek: Soğutma suyunun akışını ve sıcaklığını ayarlayarak soğutma hızını kontrol etmek.Çok hızlı veya çok yavaş soğutma hızları ürün kalitesine olumsuz bir etkisi olabilir.Özel plastik malzemelere ve ürün gereksinimlerine göre, en iyi soğutma etkisini elde etmek için soğutma suyunun parametrelerini ayarlayın.
3. Soğutma kanalı tasarımının optimize edilmesi: Soğutma suyunun etkili bir şekilde akmasını sağlamak için enjeksiyon kalıbında uygun soğutma kanallarının tasarlanması.soğutma etkisini en üst düzeye çıkarmak için kanalların şekli ve düzeni belirli enjeksiyon kalıbı parçası için optimize edilmelidir.
4. Soğutma boruları ve nozellerini kullanın: Soğutma sistemindeki soğutma borularını ve nozellerini, soğutma suyunu belirli alanlara yönlendirmek ve soğutma sıcak noktalarına odaklanmak için kullanın.Bu, soğutma verimliliğini artırır ve soğutma suyunun israf edilmesini önler.
5. Soğutma sistemini temizleyin ve bakım yapın: Soğutma kanalının tıkanmasını önlemek ve soğutma suyunun sorunsuz akışını sağlamak için soğutma sistemini düzenli olarak temizleyin.Soğutma suyu makinelerinin normal çalışmasını ve performansını sağlamak için soğutma sisteminin çalışma durumunu düzenli olarak kontrol edin..
6Sıcaklık sensörleri ve izleme sistemleri kullanın: Enjeksiyon kalıplarında sıcaklık değişikliklerini izlemek için sıcaklık sensörleri ve izleme sistemleri kurun.Bu, soğutma etkisinin gerçek zamanlı olarak izlenmesine ve gerektiğinde ayarlanmasına ve optimize edilmesine izin verir.
7Kalıp malzemesi seçimi: soğutma etkisini artırmak için iyi ısı iletkenliğine sahip bir kalıp malzemesi seçin.Daha iyi ısı iletkenliğine sahip malzemeler, soğutma kanalına daha hızlı ısı geçirmeye ve soğutmayı hızlandırmaya yardımcı olabilir.
Yukarıdaki optimizasyon önlemleri ile soğutma sisteminin etkisi iyileştirilebilir, enjeksiyon kalıplama işlemi sırasında soğutma verimliliği iyileştirilebilir,Enjeksiyon kalıplama döngüsü kısaltılabilir, ve üretim verimliliği ve ürün kalitesi iyileştirilebilir.
