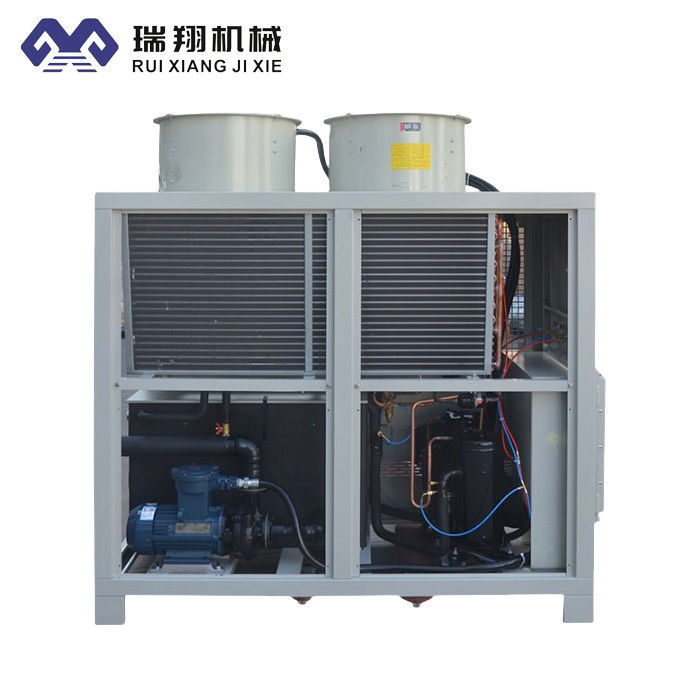

3AD Patlama Dayanıklı Endüstriyel R22 R407C Soğutucuyla Suyla Soğutulmuş Soğutucular
Ürün Tanımı:
Hava soğutmalı patlama geçirmez soğutucu, patlama geçirmez tasarım, hava soğutması, çevre koruması ve enerji tasarrufu özelliklerine sahip patlama geçirmez bir soğutucudur.yüksek verimlilik performansı ve uygun kurulumKimyasal endüstri, petrol, doğal gaz, tıp ve diğer alanlar gibi patlama geçirmez önlemler gerektiren yerler için uygundur.
Üretim Özellikleri:
Havadan soğutulan patlama geçirmez soğutucunun ana özellikleri şunlardır:
1Patlama geçirmez tasarım: Hava soğutmalı patlama geçirmez soğutucu, üretim güvenliğini sağlamak için yanıcı ve patlayıcı yerlerde güvenli bir şekilde çalışabilen patlama geçirmez bir tasarım benimser.
2Hava soğutması: Hava soğutmalı patlama geçirmez soğutucu hava soğutma yöntemini benimser ve su kaynağı gerektirmez, bu da su tüketimini ve akışını azaltır.ve aynı zamanda su arıtma maliyetini azaltır.
3Çevre koruması ve enerji tasarrufu: Hava soğutulmuş patlama geçirmez soğutucu, çevre dostu soğutucu maddeler ve verimli bir soğutma sistemi kullanır.çevre üzerindeki etkisini azaltabilen ve soğutma etkisini sağlayarak enerji tüketimini azaltabilen.
4Yüksek verimlilik performansı: Hava soğutmalı patlama geçirmez soğutucu yüksek verimlilikli bir kompresör ve soğutma sistemini benimser.soğutma etkisini sağlayarak enerji tüketimini ve işletme maliyetlerini azaltabilir.
5Kolay kurulum: Hava soğutmalı patlama geçirmez soğutucu kurulumu kolaydır, su kaynağı gerektirmez ve su kaynağı sağlanamayan yerler için uygundur.
Çalışma prensibi:
Havadan soğutulmuş patlama geçirmez soğutucu esas olarak bir kompresörden oluşan bir soğutma sistemi, bir
Kondansör, bir buharlaştırıcı ve bir fan.
1Kompresör, düşük sıcaklıklı ve düşük basınçlı soğutucu gazı yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırır ve daha sonra kondansöre gönderilir.
2Kondansördeki soğutucu gaz, dış hava ile ısı değişimi yaparak soğutulur ve yüksek basınçlı bir sıvıya kondense edilir.
3Yüksek basınçlı sıvı, genişleme valfinden sıkıştırılır, düşük sıcaklıklı düşük basınçlı bir sıvıya dönüşür ve daha sonra buharlaştırıcıya girer.
4Buharlaştırıcıdaki soğutucu sıvı, dış hava ile ısı değişimi yapar ve böylece havadaki ısıyı emer.ve soğutucu sıvıyı düşük sıcaklık ve düşük basınçlı bir gaz haline buharlaştırmak.
5Düşük sıcaklık ve basınç gazı yeni bir soğutma döngüsünü başlatmak için kompresöre giriyor.
Aynı zamanda, hava soğutulmuş patlama geçirmez soğutucu, soğutma ve ısı değişimi için fan aracılığıyla kondansöre ve buharlaştırıcıya hava da sokar.Su kaynağı gerekmez.Aynı zamanda, hava soğutmalı patlama geçirmez soğutucu patlama geçirmez bir tasarımı benimser.üretim güvenliğini sağlamak için yanıcı ve patlayıcı yerlerde güvenli bir şekilde çalışabilecek.
| 1 Kompresör |
5 Buharlaştırıcı |
9 Sıcaklık sensörü |
13 Bypass valfi |
| 2 Kondansör |
6 Küre valfi |
10 Su tankı |
14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi |
7 Antifriz anahtarı |
11 Su pompası basınç ölçer |
15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi |
8 Yüzen anahtarı |
12 Su pompası |
16 Fan |
Teknik parametreler:
| Model |
RX-
30AD
|
RX-
40 AD
|
RX-
50 AD
|
RX-
60 AD
|
RX-
70 AD
|
RX-
80AD
|
RX-
90 AD
|
RX-
100 AD
|
RX-
110 AD
|
| Soğutma kapasitesi |
KW/saat |
94.8 |
126.4 |
158.0 |
189.6 |
221.2 |
252.8 |
284.4 |
316.0 |
347.6 |
| |
TR |
84,000 |
112,000 |
140,000 |
168,000 |
196,000 |
224,000 |
252,000 |
280,000 |
308,000 |
| Sıcaklık aralığı |
5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) |
| Güç kaynağı |
3N-380V/415V 50Hz/60Hz |
| Toplam güç |
KW |
24.8 |
33.7 |
41.5 |
45.2 |
57.4 |
62 |
69 |
72.5 |
83.6 |
| Akış akımı |
A |
41 |
56.5 |
69.6 |
75.9 |
96.5 |
86.7 |
116.2 |
122 |
111.3 |
| Soğuk su |
M3/h |
15 |
19.6 |
24.2 |
29 |
35 |
40 |
45 |
50.2 |
53.8 |
| Kompresör |
türü |
Yarım-hermetik vida tipi |
| |
Başlatma yöntemi |
Y-△ |
| |
Kapasite ayarlaması |
0,25,50,75,100 |
| |
Giriş gücü |
KW |
23.3 |
30.7 |
38.5 |
42.2 |
51.4 |
56 |
63 |
66.3 |
73 |
| Dondurulmuş yağ |
türü |
HBR-A01 |
| |
doldurma hacmi |
L |
7 |
7 |
8 |
12 |
16 |
16 |
16 |
16 |
18 |
| Soğutucu |
türü |
R-22/R407C |
| |
Kontrol yöntemi |
Sıcaklık algılama dış basınç eşitleme genişleme valfi |
| Buharlaştırıcı |
doldurma hacmi |
KG |
16 |
22 |
27 |
32 |
36 |
42 |
46 |
52 |
56 |
| |
türü |
Kabuk ve tüp |
| Kondensatör |
Çapraz |
mm |
DN65 |
DN80 |
DN80 |
DN80 |
DN80 |
DN100 |
DN100 |
DN100 |
DN125 |
| |
türü |
Yüksek verimli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı |
| |
Soğutma havanın hacmi |
M3/h |
28000 |
36000 |
45000 |
5500 |
63000 |
74000 |
83000 |
92000 |
102000 |
| koruyucu cihaz |
Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. |
| Boyutları |
L |
mm |
2200 |
2300 |
2500 |
2800 |
2800 |
2910 |
3100 |
3150 |
3150 |
| |
W |
mm |
1100 |
1100 |
1200 |
1200 |
1800 |
2050 |
2050 |
2050 |
2050 |
| |
H |
mm |
1820 |
2030 |
2030 |
2030 |
2100 |
2100 |
2100 |
2100 |
2100 |
| Ağırlık |
KG |
920 |
1120 |
1350 |
1560 |
1780 |
1920 |
2230 |
2450 |
2720 |
Uygulama endüstrisi:
Hava soğutmalı patlama geçirmez soğutucu, özellikle kimyasal endüstri, petrol, doğal gaz, tıp ve diğer alanlar gibi patlama geçirmez önlemler gerektiren yerler için uygundur.Özel uygulama alanı aşağıdaki gibidir::
1Kimyasal endüstri: Yanıcı ve patlayıcı kimyasal maddeler genellikle kimyasal üretimde kullanılır, bu nedenle üretim güvenliğini sağlamak için soğutma için patlama geçirmez soğutucular kullanmak gerekir..
2Petrol ve doğal gaz: Petrol ve doğal gaz çıkarma sürecinde, yanıcı ve patlayıcı gazlar sıklıkla kullanılır.Bu nedenle üretim güvenliğini sağlamak için soğutma için patlama geçirmez soğutucular gereklidir..
3İlaç: Yanıcı ve patlayıcı kimyasallar genellikle ilaç üretiminde kullanılır, bu nedenle üretim güvenliğini sağlamak için soğutma için patlama geçirmez soğutucular gereklidir.
4.Diğer endüstriler: Patlama geçirmez soğutucular, yanıcı ve patlayıcı maddeleri içeren ekipmanları soğutmak için madencilik, enerji, askeri ve diğer alanlar gibi diğer endüstrilerde de kullanılabilir.üretim güvenliğini sağlamak için.
Kısacası, hava soğutmalı patlama geçirmez soğutucu, özellikle kimyasal endüstri, petrol, doğal gaz, tıp ve diğer alanlar gibi patlama geçirmez önlemler gerektiren yerler için uygundur.Hava soğutmalı patlama geçirmez soğutucular bu endüstriler için güvenli ve güvenilir soğutma çözümleri sağlayabilir, üretim güvenliğini ve ekipman istikrarını sağlar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Bakım yöntemi:
Hava soğutmalı patlama geçirmez soğutucu, önemli bir soğutma ekipmanıdır. Normal çalışmasını sağlamak ve kullanım ömrünü uzatmak için düzenli bakım gerekir.Havadan soğutulmuş patlama geçirmez soğutucuların bakımında dikkat edilmesi gereken konular şunlardır::
1Düzenli temizlik: Kondansör ve buharlaştırıcı ve diğer bileşenlerin temizlenmesi de dahil olmak üzere, hava soğutulmuş patlama geçirmez soğutucuyu düzenli olarak temizlemek gerekir.yüzeyinin temiz ve kir veya tozdan arınmış olmasını sağlamak için, soğutma etkisini sağlamak için.
2Filtre ekranını düzenli olarak temizleyin: Filtre ekranının toz ve kirle tıkanmasını ve soğutma etkisini etkilemesini önlemek için filtre ekranı düzenli olarak temizlenmelidir.
3Soğutucu maddenin düzenli olarak değiştirilmesi: Soğutma etkisini sağlamak için soğutucu maddenin düzenli olarak değiştirilmesi gerekir.
4Boruların düzenli denetimi: Soğutma etkisini ve güvenliğini etkileyen soğutucu sıvısının sızmasını önlemek ve zarar görmemek için boruların düzenli denetimi gereklidir.
5Elektriksel bileşenlerin düzenli denetimi:Elektrikli parçaların düzenli denetimi, elektrik arızasından kaynaklanan güvenlik kazalarının önlenmesi için iyi elektrik bağlantıları ve elektrik ekipmanlarının normal çalışmasını sağlamak için gereklidir..
6Kompresörü düzenli olarak kontrol edin: Kompresörün normal çalışmasını sağlamak ve kompresör arızasından kaynaklanan güvenlik kazalarını önlemek için kompresörü düzenli olarak kontrol etmek gerekir.
7Birimin çevresini düzenli olarak kontrol edin:Birimin normal çalışmasını etkilemekten kaçınmak için herhangi bir şeyin veya engelin bulunmadığından emin olmak için ünitenin çevresini düzenli olarak kontrol etmek gerekir..
Kısacası, hava soğutmalı patlama geçirmez soğutucunun bakımı çok önemlidir.Elektrikli bileşenler ve kompresörlerNormal çalışmasını ve güvenliğini sağlamak için.
